天车定位基站
华星智控测距终端设备，是一款基于无线脉冲技术自主研发的高精度无线测距产品，该产品具有测距精度高（最高可到10厘米），测距稳定，无累计误差，粉尘、水汽不影响测距精度，抗电磁干扰，IP67防尘防水，工业级365*24h连续工作，安装简单，使用过程中不需要校准等突出特点，该产品已被广泛应用于各种工业环境，可以用于天车定位，斗轮机定位，有轨设备定位，龙门吊定位等，可实现1对1或者多对多的相互测距。

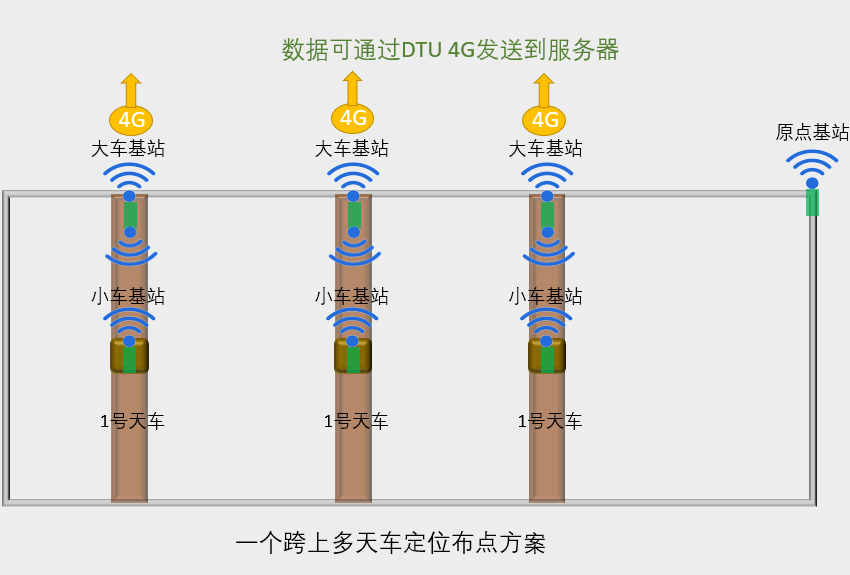

如下图所示我们在轨道上安装一台测距基站作为原点，大车上安装测距基站，小车上安装测距基站，那么大车上测距基站和小车上基站的实时距离就是X坐标，大车上基站和原点基站距离就是Y坐标，通过实时测距我们就能知道小车的实时位置（x,y）坐标了。
如下图所示通过基站大车站实时输出X,Y信息

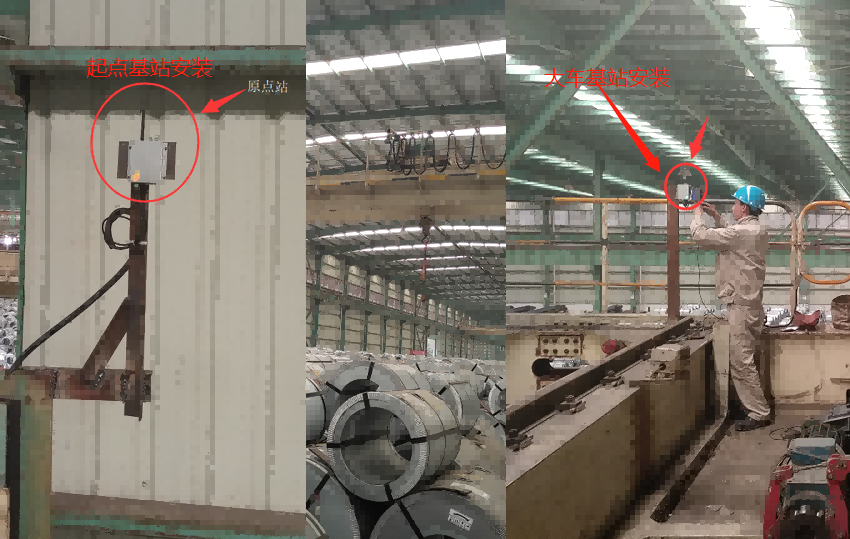

下图设备现场安装照片
|
产品型号 |
HXZK-CJ |
|
相关规范 |
802.15.4a |
|
接口 |
DC 供电口；RS485/网口(选配) |
|
输入电压 |
DC 12-24V(网口支持POE供电) |
|
平均功耗 |
< 2W |
|
安装方式 |
螺丝或抱箍安装 |
|
工作频段 |
3.25GHz~4.75GHz |
|
485模式参数 |
波特率115200 |
|
网口通信模式（选配） |
UDP/TCP/HTTP协议支持 |
|
天线增益 |
5 dBi （定向天线14dBi） |
|
有效距离 （无遮挡 ） |
> 500米， (定向天线>1000米) |
|
测距精度 （无遮挡） |
10厘米（定向天线）/10~30厘米(全向天线 ) |
|
测距频率 |
1-50Hz可调 |
|
测距模式 |
支持1对1测距，1对多测距，多对多测距 |
|
通信协议 |
RS485/MODBUS_RTU (网口支持TCP/UDP/HTTP) |
|
性能设计 |
超强抗电磁干扰 |
|
工作温度 |
-40℃~+80℃ |
|
存储温度 |
-40ºC~90ºC |
|
工作湿度 |
0%～90%无凝结 |
|
存储湿度 |
0%～90%无凝结 |
|
尺寸(厘米) |
122*137*45 |
|
重量(克) |
1200 |
|
RoHs |
兼容 |
|
防护等级 |
IP67 |
